Casa Produtos Controlador da refrigeração de Digitas

Controle de temperatura de Dixell do sensor do PTC

Detalhes do produto:

Lugar de origem:	Itália/China
Marca:	Dixell
Certificação:	EAC
Número do modelo:	XR03CX-XR04CX

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5 GRUPOS
Preço:	negotiate
Detalhes da embalagem:	Caixas
Tempo de entrega:	4-6 semanas
Termos de pagamento:	T/T
Habilidade da fonte:	1000pcs por semanas

Contato

Descrição de produto detalhada

Função:	A exposição da temperatura, controla e ajusta	Visualização ótica:	Azul ou vermelho
Aplicação:	Refrigerador, controle de temperatura do congelador	Nome:	Controlador de temperatura de Dixell
Sensor:	PTC	Poder:	220V/110V
Destacar:	Controle de temperatura da refrigeração de XR03CX , Controle de temperatura da refrigeração do sensor do PTC , Controle de temperatura da refrigeração de EAC

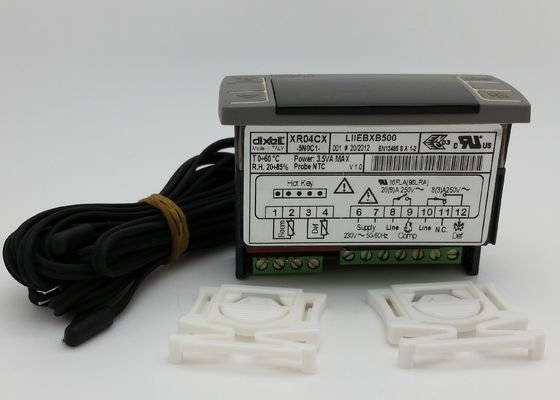

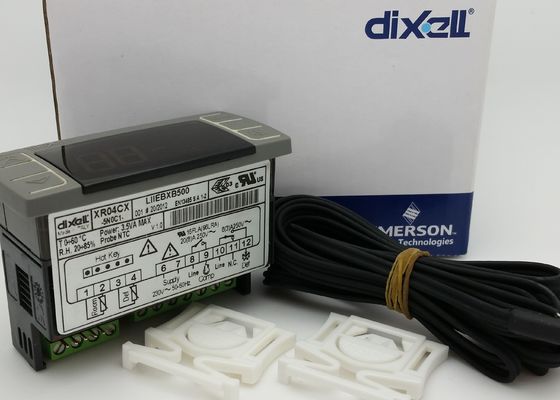

Dixell Digital Ccontroller XR03CX-XR04CX com o sensor para Coldroom e controle de temperatura do congelador

DESCRIÇÃO GERAL - CONTROLADOR DE DIGITAL XR03CX, XR04CX

O XR03CX, em 32×74x50mm formato curto, é microprocessador baseou o controlador apropriado para aplicações sobre

temperatura normal que refrigera unidades. Fornece a saída de dois relés: um para o compressor e outro para

alarme que sinaliza ou como a saída auxiliar. Fornece uma entrada da ponta de prova de NTC e uma entrada digital para o alarme que sinaliza,

para comutar a saída auxiliar ou para o começo degele. O instrumento é especial direto inteiramente configurável

parâmetros que podem facilmente ser programados através do teclado ou pelo ACESSO DIRETO.

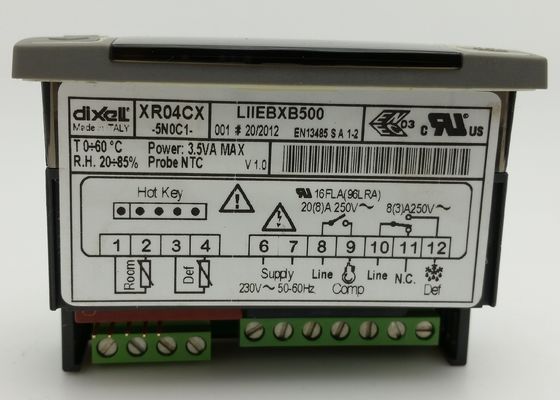

O XR04CX, em 32×74x50mm formato curto, é microprocessador baseou o controlador apropriado para aplicações sobre

temperatura normal ou baixa que refrigera unidades. Fornece a saída de dois relés: um para o compressor e o outro

um para degela. Fornece duas entradas da ponta de prova de NTC, uma para a temperatura ambiente e outra para controlar para degelar

terminação. O instrumento é os parâmetros especiais diretos inteiramente configuráveis que podem facilmente ser programados

através do teclado ou pelo ACESSO DIRETO.

ESPECIFICAÇÕES/MODELOS

	XR01CX	XR02CX	XR03CX	XR04CX	XR06CX
Dimensão
327450mm	√	√	√	√
327460mm					√
Fonte de alimentação
12,24V ac/dc (± 10%)	√	√	√	√	√
115,230V ac/dc (± 10%)	√	√	√	√	√
Sensor de temperatura
Ponta de prova NTC/PTC do Temp de Coldroom	√/opcional	√/opcional	√/opcional	√/opcional	√/opcional
Degele/ponta de prova NTC/PTC do fã	√/opcional	√/opcional	√/opcional	√/opcional	√/opcional
Entrada de sinal digital da função	√	√	√		√
Outout
Carga ou compressor	20A / 8A	20A / 8A	20A / 8A	20A / 8A	20A / 8A
Degele		Shut down degela	Shut down degela	8A	8A
Fã					8A
Saída clara/auxiliar			8A
Outro
Chave de programação chave quente	√	√	√	√	√
Aquecimento/que refrigera	Aquecimento/que refrigera	Aquecimento/que refrigera	Aquecimento/que refrigera	Refrigerar	Refrigerar

	XR10CX	XR20CX	XR30CX	XR40CX	XR50CX	XR60CX	XR70CX
Dimensão
327460mm	√	√	√	√	√	√	√
Fonte de alimentação
12,24V ac/dc (± 10%)	√	√	√	√	√	√
115,230V ac/dc (± 10%)	√	√	√	√	√	√	√
Exposição
3 tubos digitais, menos o sinal, ponto decimal, estado da saída menos o sinal	√	√	√	√	√	√	√
Sensor de temperatura
Ponta de prova NTC/PTC do Temp de Coldroom	√	√	√	√	√	√	√
Ponta de prova NTC/PTC do evaporador	√	√	√	√	√	√	√
segunda ponta de prova NTC/PTC do evaporador				√	√	√	√
Ponta de prova NTC/PTC do condensador	√	√	√	√	√	√	√
Entrada de Digitas/ponta de prova da exposição
O alarme, disparador degela, ponta de prova auxiliar, interruptor da porta, interruptor de pressão	Settable	Settable	Settable	Settable	Settable	Settable	Settable
Relé Outout
compressor	20A / 8A	20A / 8A	20A / 8A	20A / 8A	20A / 8A	20A / 8A/16A	20A / 8A/16A
Degele				8A	8A	8A	8A/16A
Fã do evaporador						5A/8A	5A/16A
Saída da luz/alarme			8A		5A/8A		8A/16A
Outro
Chave de programação chave quente	√	√	√	√	√	√	√
Relação de série MODBUS	√	√	√	√	√	√	√

DEGELE

Dois degelam modos são diretos disponível o parâmetro do “TD”:

• o → do td=EL degela através do calefator elétrico (o compressor FORA)

• o → do td=in a gás quente degela (compressor SOBRE).

Outros parâmetros são usados para controlar o intervalo no meio degelam os ciclos (identificação)), seu comprimento máximo (DM) e dois degelam modos: cronometrado ou controlado pela ponta de prova do evaporador. No fim de degele o tempo de gotejamento é começado, seu comprimento é ajustado no parâmetro do descolamento. Com dt=0 o tempo de gotejamento é deficiente

FÃS

Com parâmetro de FC pode ser selecionado o funcionamento dos fãs:

• O → de FC=cn ligará e FORA com o compressor e não a corrida durante degele

• Os fãs do → de FC=on correrão mesmo se o compressor está, e para não correr durante degelam

Após degele, haja um atraso programado do fã permitindo o tempo do gotejamento, grupo por meio do parâmetro do “Fd”.

• Os fãs do → de FC=cy ligarão e FORA com o compressor e para correr durante degele

• Os fãs do → de FC=oY correrão continuamente igualmente durante degelam.

Um parâmetro adicional “FS” fornece o ajuste da temperatura, detectado pela ponta de prova do evaporador, acima de que os fãs estão sempre FORA. Isto está usado para certificar-se da circulação do ar somente se sua temperatura é mais baixa do que o grupo no “FS”

OS FÃS E DIGITAL ENTRARAM

Quando a entrada digital é configurada como o iF=do do interruptor da porta, os fãs e o estado do compressor dependem do valor de parâmetro da C.C.:

• regulamento normal do → do dC=no;

• fãs do → do dC=Fn FORA;

• compressor do → do dC=cP FORA;

• compressor e fãs do → do dC=Fc FORA.

Quando rd=y, o reinício regulamentar com alarme aberto da porta.

COMANDOS DO PAINEL FRONTAL

Controle de temperatura de Dixell do sensor do PTC 1

COMO VER O PONTO AJUSTADO

1.Push e liberam imediatamente a chave AJUSTADA, o ponto ajustado serão mostrados;

2.Push e para liberar imediatamente a chave ou a espera AJUSTADA sobre 5s para retornar ao visualisation normal.

COMO MUDAR O SETPOINT

1.Push a chave AJUSTADA por mais de 2 segundos para mudar o valor do ponto ajustado;

o valor 2.The do ponto ajustado será indicado e o diodo emissor de luz do “°C” ou do “°F” começa piscar;

3.To mudam o valor ajustado empurram ou setas.

4.To memorizam o impulso novo do valor do ponto de grupo a chave AJUSTADA outra vez ou a espera 10s.

COMO COMEÇAR UM MANUAL DEGELAR

Empurre a chave de DEF para mais de 2 segundos e um manual degelam começarão

COMO MUDAR UM VALOR DE PARÂMETRO

Para mudar o valor de parâmetro opere como segue:

1. Entre no modo de programação pressionando o SET+keys para 3s (o diodo emissor de luz do “°C” ou do “°F” começa piscar).

2. Selecione o parâmetro exigido. Pressione a chave “AJUSTADA” para indicar seu valor

3. ↑ ou ↓ do uso para mudar seu valor.

4. Imprensa “GRUPO” para armazenar o valor novo e a mover-se para o seguinte parâmetro.

Para retirar: Imprensa SET+↑ ou espera 15s sem pressionar uma chave.

NOTA: o valor ajustado é armazenado mesmo quando o procedimento é retirado esperando o intervalo para expirar.

ALARME A SINALIZAÇÃO

Confusão. Causa Saídas

“P1” Falha da ponta de prova da sala Saída do compressor de acordo com “CY” e “NC”

“P2” Falha da ponta de prova do evaporador Degele a extremidade é cronometrado

“HA” Alarme da temperatura máxima Saídas inalteradas

“LA” Alarme mínimo da temperatura Saídas inalteradas

“EA” Alarme externo Saídas inalteradas

“CA” Alarme externo sério Todas as saídas FORA

a “Dinamarca” Porta aberta Reinícios do compressor e dos fãs
